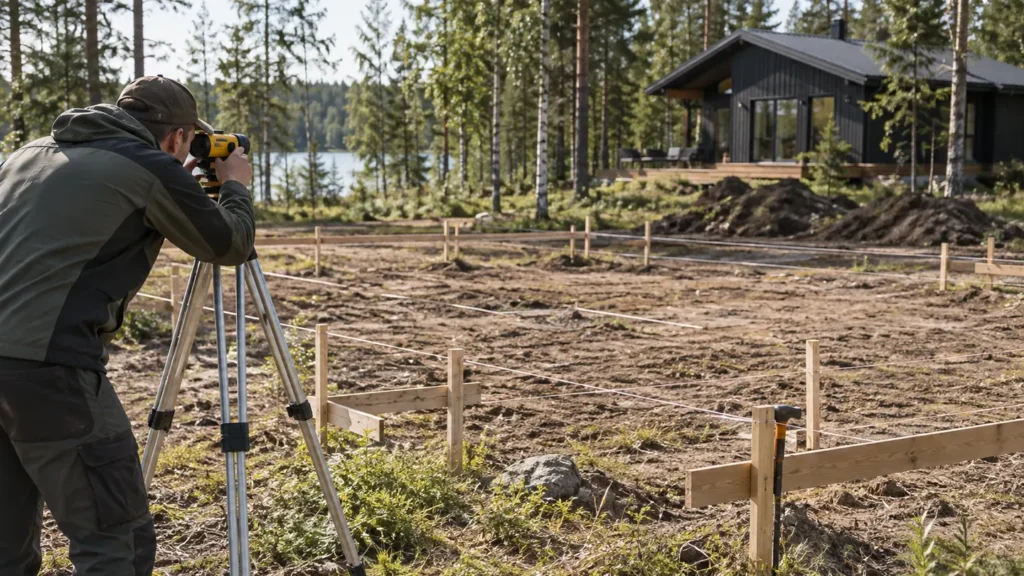

Разметка фундамента: оси, высотные отметки и проверка геометрии
Разметка переносит проект дома на участок. Ошибка в положении здания или высотной отметке может повлиять на вход, водоотведение и соответствие ограничениям. Поэтому ее проверяют до земляных работ, когда исправления еще не требуют переделки основания.
- 1. Оси: линии привязки из чертежей.
- 2. Грани конструкции: положение относительно осей.
- 3. Высотный ориентир: отметка вне зоны работ.
Разделите оси и края
На чертежах используются оси, наружные грани конструкций и размеры помещений. Эти линии не всегда совпадают. Исполнитель должен понимать, какие точки вынесены на местность и относительно чего будут строиться стены.
Перед разметкой подтверждают границы участка и согласованную посадку дома. Существующий забор не всегда является точным ориентиром. Для ответственной привязки используют подходящие геодезические методы и сохраняемые контрольные точки.
СП 126.13330.2017 охватывает геодезические работы и контроль геометрии, включая ИЖС. Допуски и методы разбивки принимают по применимой документации.
Высота не менее важна
Отметка чистого пола связана с фундаментом, крыльцом, дорогой и будущим благоустройством. Слишком низкий вход сложно исправить после строительства. Учитывайте отвод воды и толщину всех покрытий, которые появятся позднее.
- Проверьте привязку здания к исходным точкам.
- Сверьте размеры, прямые углы и диагонали по проекту.
- Зафиксируйте высотный ориентир вне зоны земляных работ.
- Обозначьте вводы сетей и отдельные опоры.
Приемка разметки
Результат удобно оформить схемой с размерами и фотографиями. Договоритесь, кто восстанавливает контрольные линии после работы техники. Повторная проверка нужна перед устройством несущих элементов: первоначальные колышки могут сдвинуться при разработке грунта. Ровная на глаз траншея не подтверждает правильную геометрию будущего дома.
